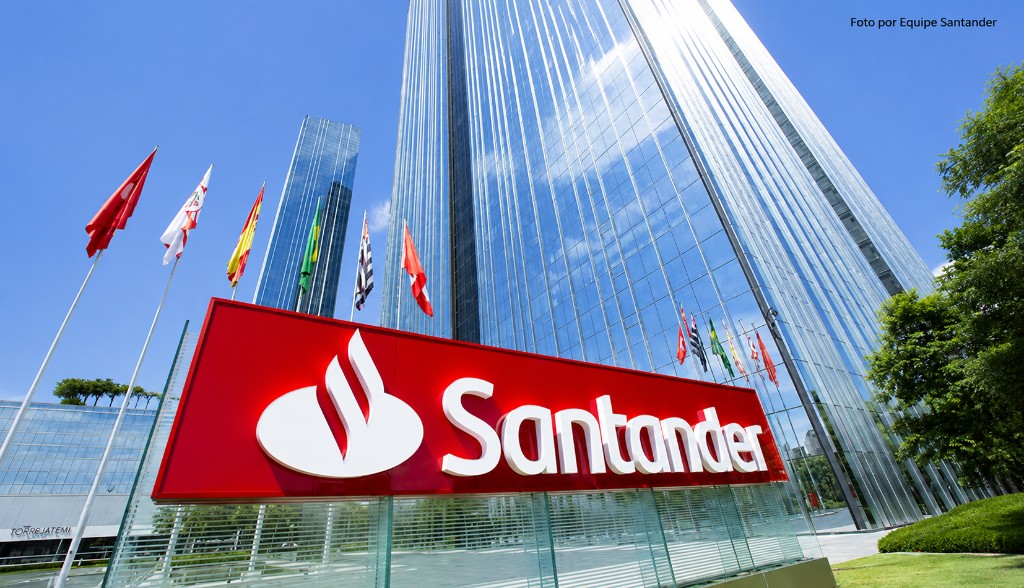

Case Santander Sede JK São Paulo: Monitoramento de Qualidade do Ar e Conforto Ambiental
Sistema distribuído de sensores ambientais para monitoramento de qualidade do ar, luminosidade e ruído usando tecnologia Mesh nos 28 andares da sede do Santander em São Paulo.
- Informações do Projeto
| Empreendimento | Santander – Sede JK |
|---|---|
| Tipo de instalação | Edifício corporativo |
| Localização | São Paulo – SP, Brasil |
| Ano do projeto | 2022 |
| Aplicação | Monitoramento ambiental e qualidade do ar interior |
| Escopo | Qualidade do ar, luminosidade e ruído |
| Tecnologia | Sensores IoT com rede mesh |
| Integração | Supervisório Niagara |
| Protocolo de integração | MQTT |
| Integrador do projeto | e-Vertical |
- Contexto do Projeto
A sede do Santander localizada na Avenida Juscelino Kubitschek, em São Paulo, implementou um sistema de monitoramento ambiental distribuído para acompanhar condições de qualidade do ar e conforto ambiental em todo o edifício. O sistema foi implantado nos 28 andares da torre, utilizando sensores IoT para monitoramento contínuo de variáveis ambientais. A solução permite acompanhar as condições internas do edifício e disponibilizar os dados para o sistema de supervisão predial.
- Parâmetros Monitorados
- Qualidade do ar
- CO₂ (dióxido de carbono)
- TVOC (compostos orgânicos voláteis totais)
- Material particulado (PM)
- Temperatura
- Umidade relativa
- Conforto ambiental
Dados Técnicos da Implementação
| Categoria | Característica |
|---|---|
| Andares monitorados | 28 |
| Sensores de qualidade do ar | 250 |

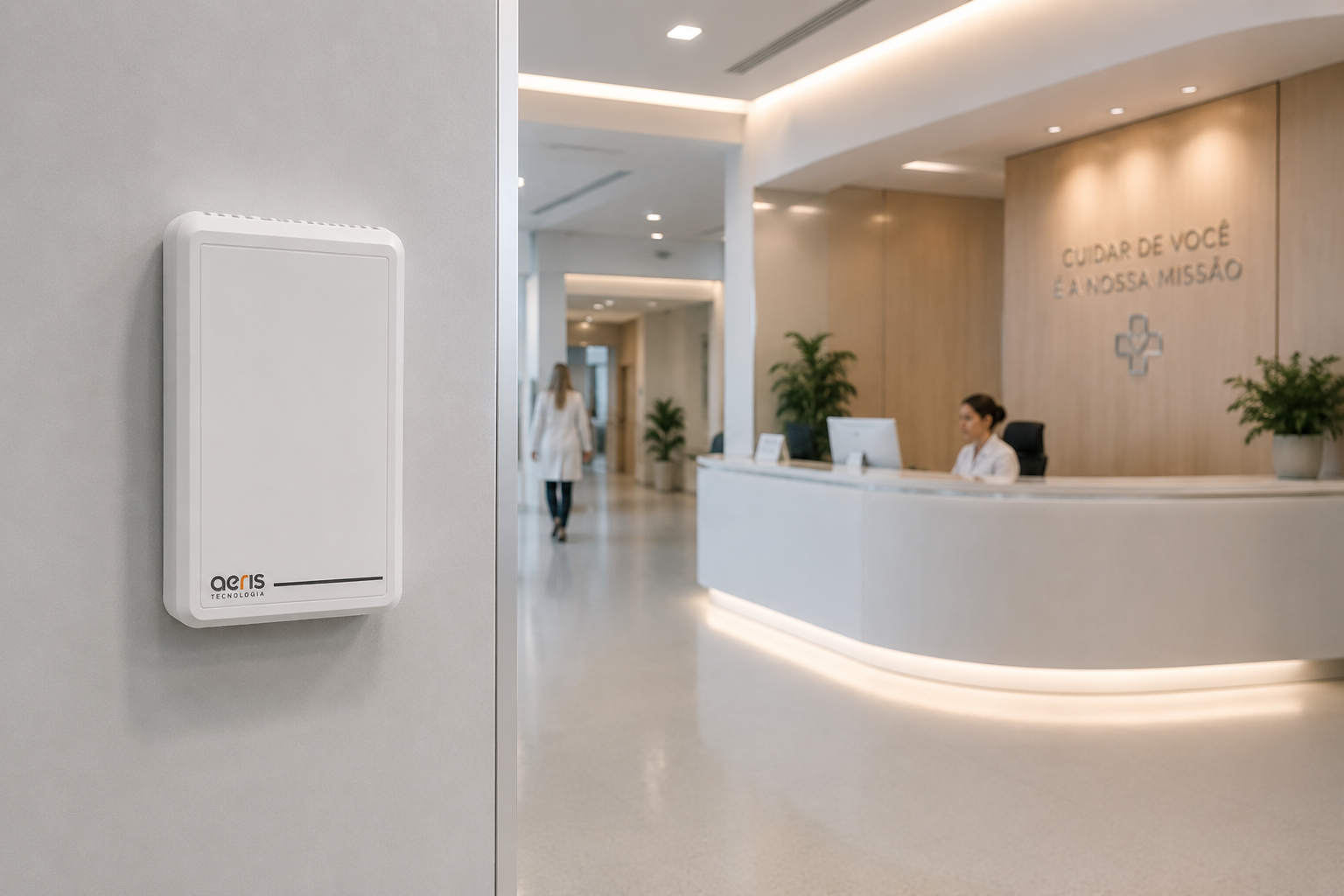

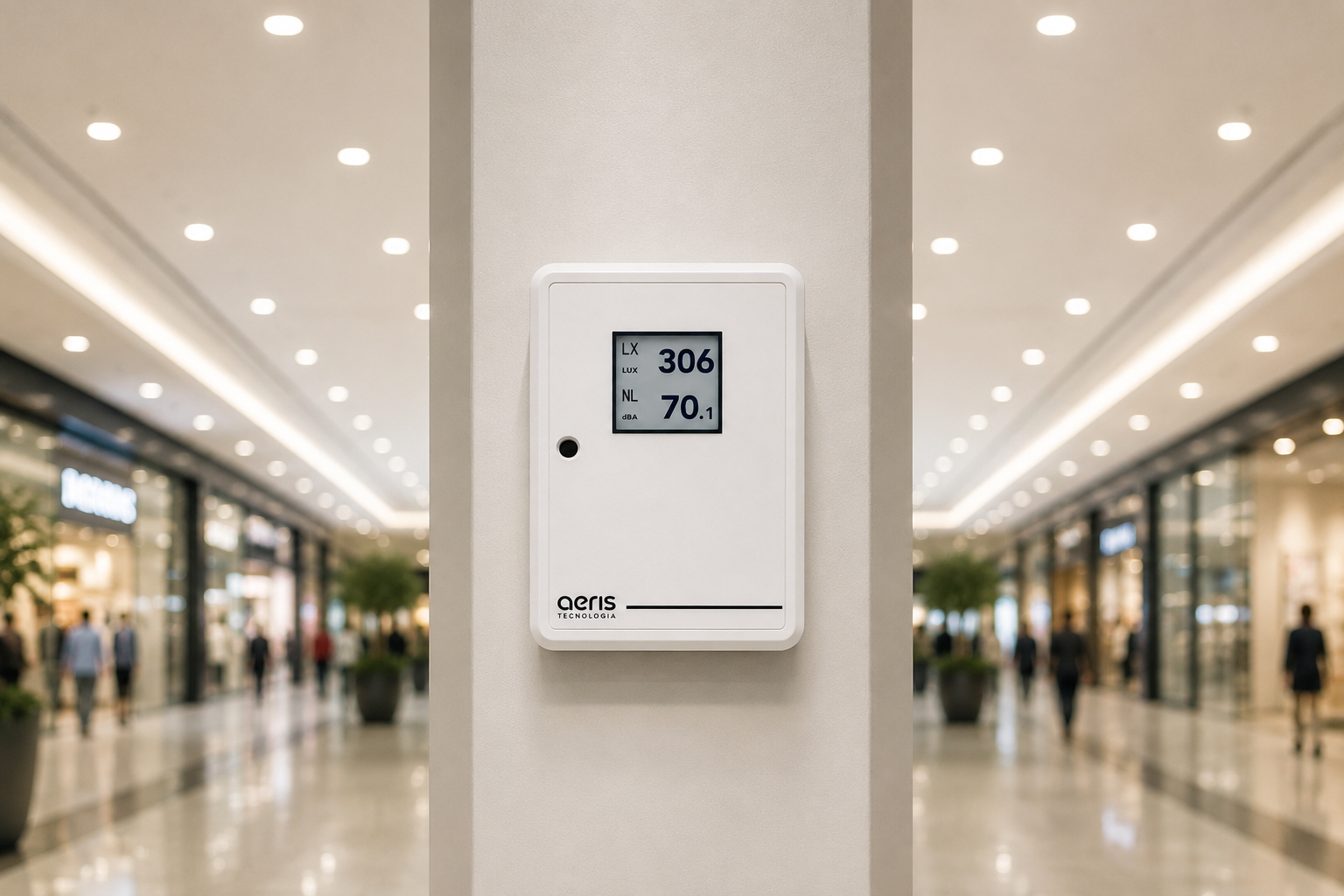

| Sensores de luminosidade e ruído | 250 |
| Total de sensores instalados | 500 |
| Comunicação entre dispositivos | Rede mesh |
| Infraestrutura de rede do prédio | Não utilizada |
| Gateways | 1 por andar |
| Integração com supervisório | Niagara |
| Protocolo de integração | MQTT |
- Arquitetura da Solução
Os sensores ambientais foram distribuídos pelos 28 andares do edifício, formando uma rede mesh de comunicação entre dispositivos. Cada andar possui um gateway responsável por atuar como nó raiz da rede, consolidando as informações coletadas pelos sensores daquele pavimento. Os dados são enviados via MQTT para o sistema supervisório Niagara, permitindo visualização e acompanhamento das condições ambientais em todo o edifício. A arquitetura mesh permite comunicação entre dispositivos sem depender da infraestrutura de rede do edifício.
- Resultados do Projeto
- Monitoramento ambiental distribuído em 28 andares da sede corporativa
- Instalação de 500 sensores ambientais
- Arquitetura de comunicação baseada em rede mesh entre dispositivos
- Integração com supervisório Niagara via MQTT
- Aplicações da Solução
Sistemas distribuídos de monitoramento ambiental podem ser aplicados em:
- edifícios corporativos
- sedes empresariais
- campus corporativos
- centros comerciais
- edifícios inteligentes (smart buildings)
- edifícios com certificações de sustentabilidade
- Tecnologias Utilizadas
- Sensores ambientais IoT
- Rede mesh de comunicação entre dispositivos
- Gateways distribuídos por pavimento
- Protocolo MQTT
- Integração com supervisório Niagara
