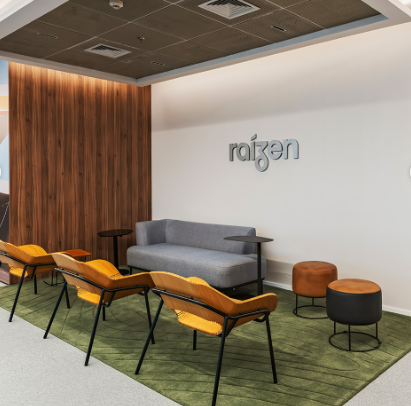

Case Raizen - Faria Lima: Modernização do Controle de Caixas VAV
Retrofit do sistema de controle de VAVs em andares corporativos ocupados pela Raízen e empresas do grupo, utilizando termostatos Aeris e integração com o sistema de automação existente.
- Informações do Projeto
Cliente Raízen
| Empreendimento | Edifício Miss Silvia Morizono |
|---|---|
| Tipo de instalação | Edifício corporativo |
| Localização | Faria Lima, São Paulo – SP, Brasil |
| Ano do projeto | 2025 |
| Aplicação | Retrofit de automação HVAC |
| Escopo | Controle de caixas VAV |
| Tecnologia | Termostatos Aeris para controle de VAV |
| Integração | Supervisório EBO (EcoStruxure Building Operation) |
| Protocolo de integração | Modbus TCP |
| Integrador do Projeto | Viridi Technologies |
- Contexto do Projeto
A Raízen realizou um projeto de modernização do sistema de controle de climatização nos andares ocupados pela empresa e suas subsidiárias no Edifício Miss Silvia Morizono, localizado na região da Faria Lima em São Paulo. O projeto teve como objetivo atualizar o controle das caixas VAV (Variable Air Volume) responsáveis pela distribuição de ar condicionado nos pavimentos ocupados pela empresa. A solução adotada utilizou termostatos Aeris para controle direto das caixas VAV, permitindo modernizar o sistema mantendo a integração com o supervisório existente do edifício.
- Sistemas Monitorados e Controlados
- Climatização
- Controle de caixas VAV
- Controle de temperatura por ambiente
- Ajuste de vazão de ar nos ambientes climatizados
- Monitoramento de dutos de ar
- Temperatura do ar de insuflamento
- Temperatura do ar de retorno
- Vazão de ar nos dutos principais
Dados Técnicos da Implementação

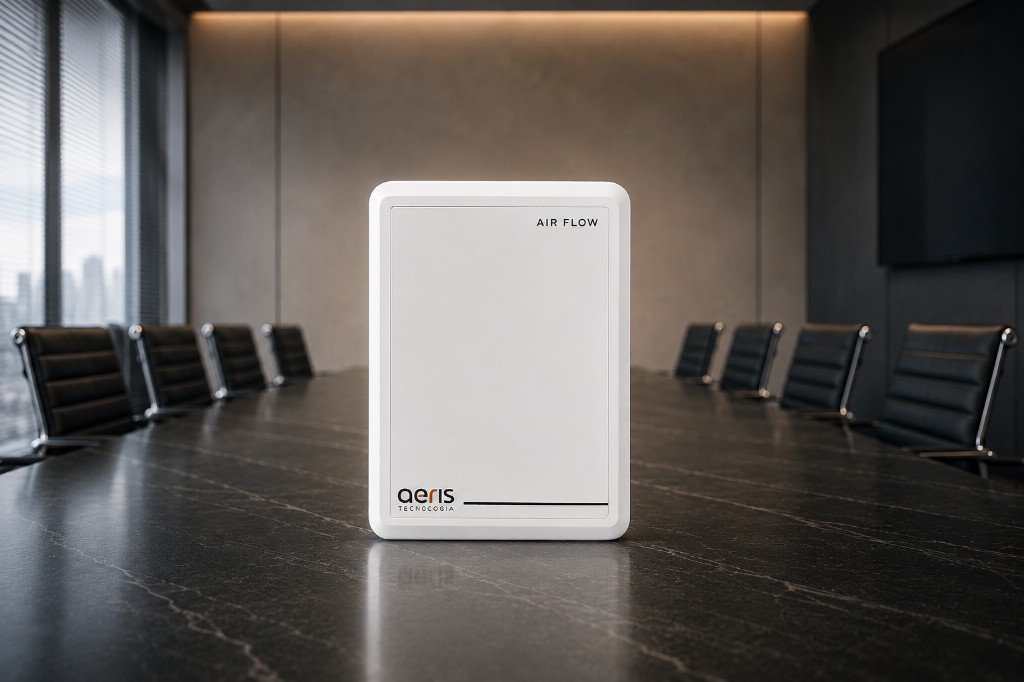

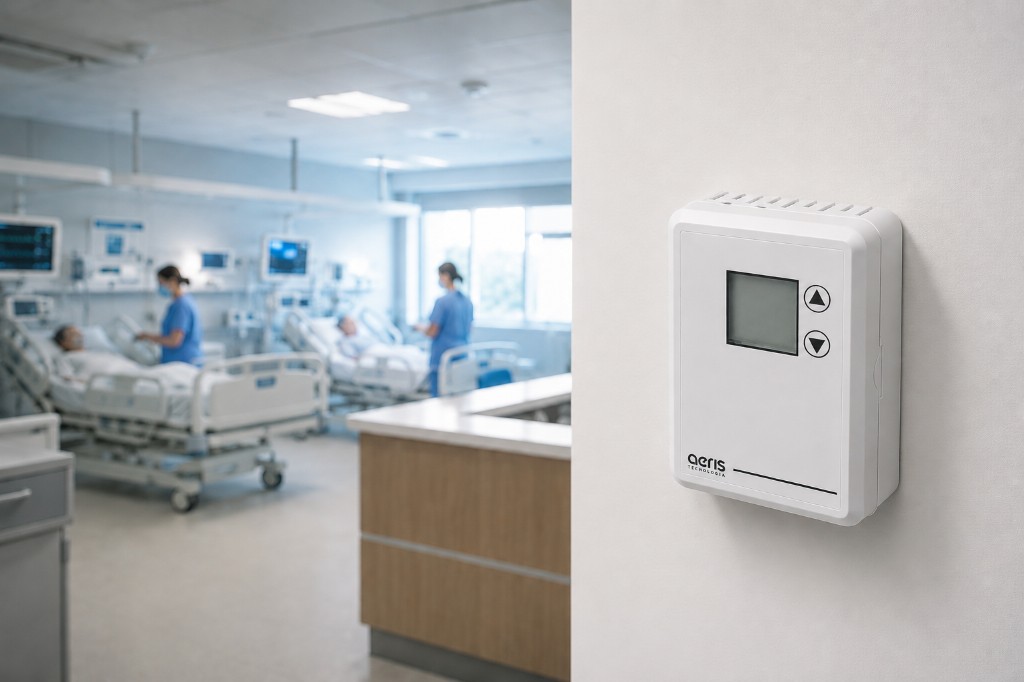

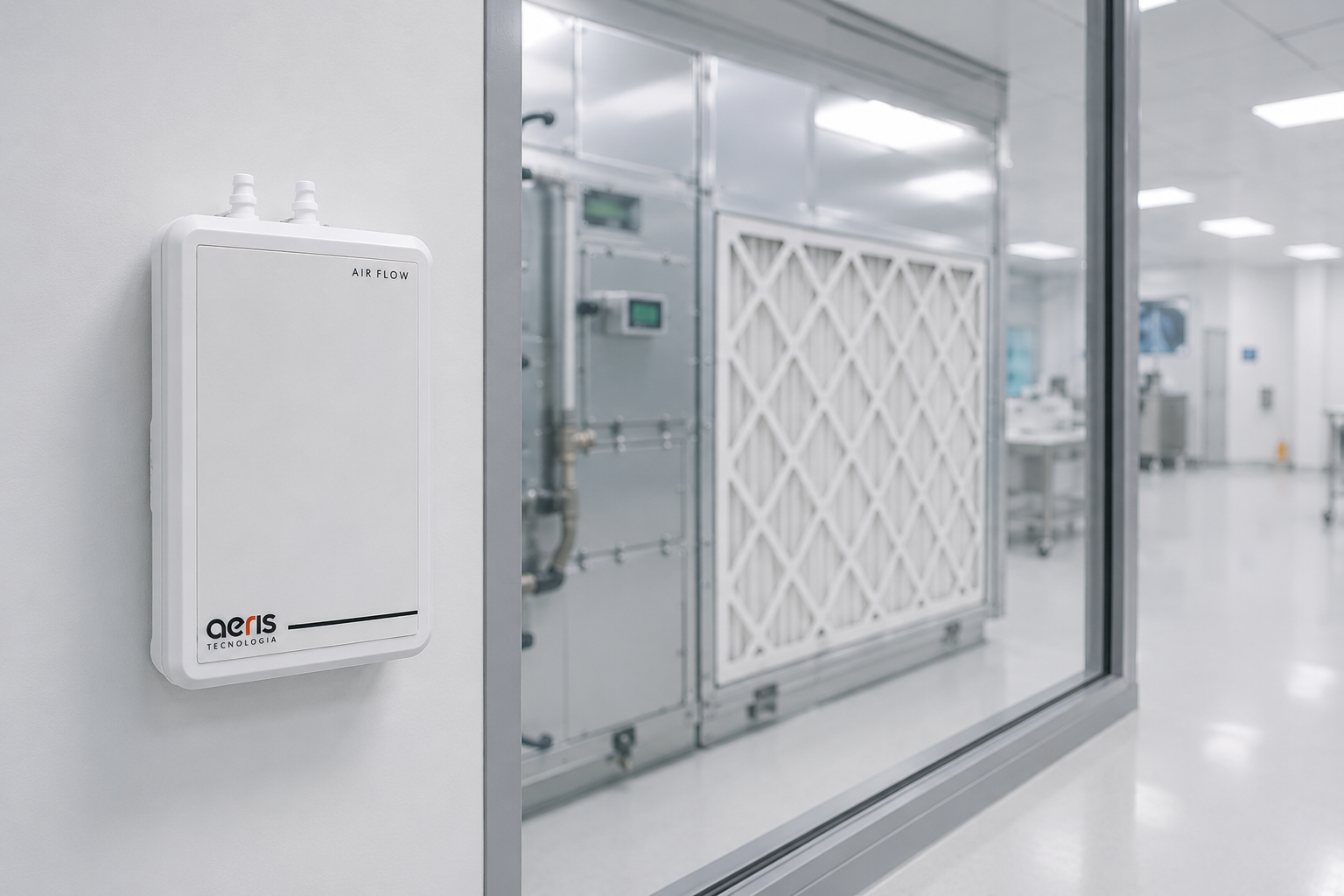

| Categoria | Característica |
|---|---|
| Caixas VAV controladas | 230+ |
| Controladores | Termostatos Aeris |
| Sensores adicionais | Temperatura e vazão em dutos |
| Comunicação entre dispositivos | Wi-Fi |
| Comunicação alternativa | RS-485 |
| Integração com supervisório | Schneider EcoStruxure Building Operation (EBO) |
| Protocolo de integração | Modbus TCP |
- Arquitetura da Solução
O sistema utiliza termostatos Aeris instalados nas caixas VAV para realizar o controle de temperatura e vazão de ar nos ambientes. A comunicação entre os dispositivos ocorre por diferentes arquiteturas dependendo do pavimento:
- alguns andares utilizam comunicação Wi-Fi com gateway local
- outros utilizam rede serial RS-485 Os dados e comandos de controle são integrados ao supervisório EcoStruxure Building Operation (EBO) do cliente através do protocolo Modbus TCP, permitindo operação centralizada do sistema de climatização.
- Resultados do Projeto
- Modernização do controle de 230 caixas VAV
- Implantação de termostatos Aeris para controle direto dos equipamentos
- Monitoramento de temperatura e vazão em dutos de insuflamento e retorno
- Integração com supervisório EBO Schneider existente
- Arquitetura híbrida de comunicação (Wi-Fi e RS-485)
- Aplicações da Solução
Soluções de retrofit para controle de VAV podem ser aplicadas em:
- edifícios corporativos
- centros empresariais
- edifícios comerciais
- retrofit de sistemas HVAC existentes
- modernização de sistemas de automação predial
- Tecnologias Utilizadas
- Termostatos Aeris para controle de VAV
- Comunicação Wi-Fi para automação predial
- Rede serial RS-485
- Integração Modbus TCP
- Supervisório Schneider EcoStruxure Building Operation
