Case Cetenco Plaza: Retrofit de Controle de Fancoils e Sistemas de Renovação de Ar
Modernização do sistema de automação HVAC utilizando dispositivos IoT conectados via Wi-Fi e integração com supervisório Niagara.
- Informações do Projeto
| Empreendimento | Cetenco Plaza |
|---|---|
| Tipo de instalação | Edifício corporativo |
| Localização | Avenida Paulista, São Paulo – SP, Brasil |
| Ano do projeto | 2024 |
| Aplicação | Retrofit de automação HVAC |
| Escopo | Controle de fancoils e sistemas de renovação de ar |
| Tecnologia | Dispositivos IoT conectados via Wi-Fi |
| Integração | Supervisório Niagara |
| Protocolo de integração | MQTT |
| Integrador do projeto | Controller BMS |
- Contexto do Projeto

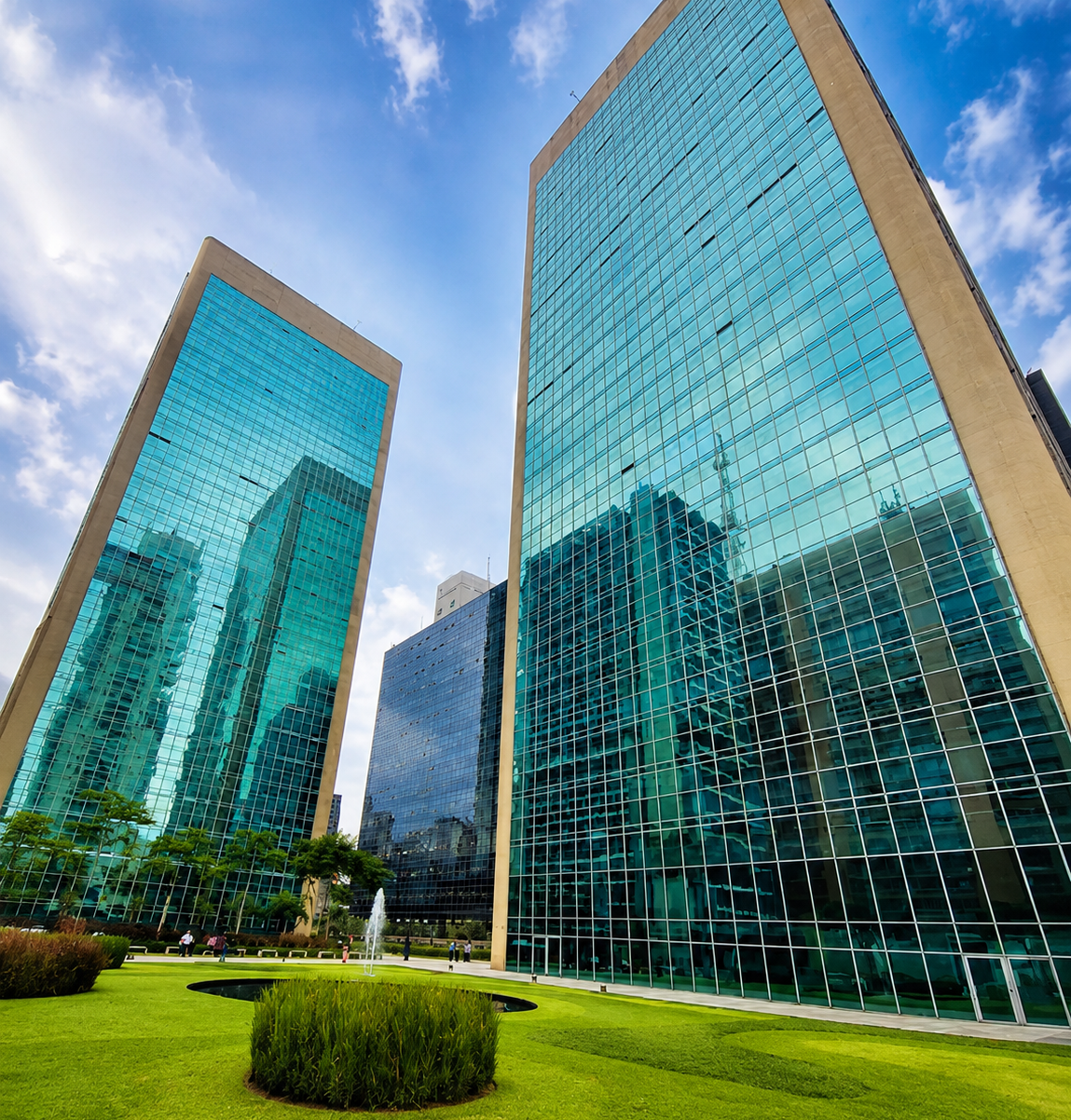

O edifício corporativo Cetenco Plaza, localizado na Avenida Paulista em São Paulo, passou por um projeto de modernização do sistema de automação dos equipamentos de climatização. O objetivo do projeto foi atualizar o controle dos fancoils e sistemas de renovação de ar, mantendo o edifício em plena operação durante toda a implantação.
Em projetos tradicionais de retrofit de automação predial, a modernização normalmente exige obras de infraestrutura, incluindo abertura de shafts, passagem de novos cabeamentos, instalação de quadros elétricos adicionais e, em muitos casos, a necessidade de interdição temporária de áreas ou pavimentos do edifício. Para evitar esse impacto operacional, foi adotada uma arquitetura baseada em dispositivos IoT conectados via rede sem fio, permitindo a modernização do sistema de automação sem intervenções significativas na infraestrutura existente do prédio. Essa abordagem reduziu significativamente a necessidade de obras e permitiu realizar a implantação de forma mais rápida e com menor impacto na operação do edifício.
- Sistemas Controlados
- Climatização
- Controle de unidades fancoil
- Monitoramento de variáveis de operação dos equipamentos
- Renovação de ar
- Controle de sistemas de ventilação
- Integração com a operação do sistema HVAC do edifício
Dados Técnicos da Implementação
| Categoria | Característica |
|---|---|
| Dispositivos instalados | 300 transmissores |
| Comunicação | Wi-Fi |
| Arquitetura do sistema | Gateway local com broker |
| Integração com supervisório | Niagara |
| Protocolo de integração | MQTT |
- Arquitetura da Solução

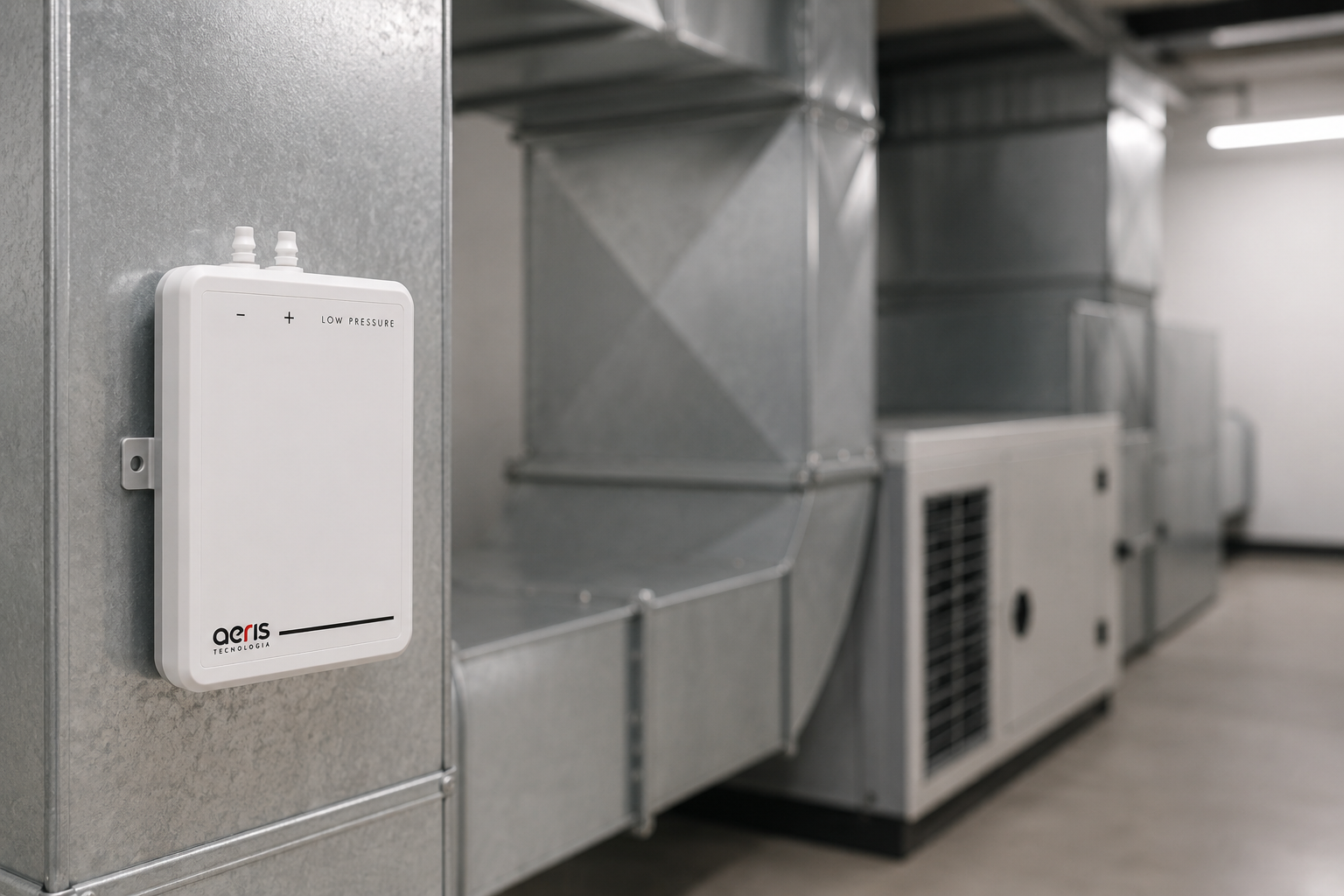

Os transmissores IoT responsáveis pelo controle e monitoramento dos equipamentos HVAC foram conectados via rede Wi-Fi a um gateway local. Esse gateway atua como broker de comunicação do sistema, consolidando os dados dos dispositivos e realizando a integração com o supervisório Niagara do cliente através do protocolo MQTT. A arquitetura permite comunicação direta entre dispositivos e sistema supervisório sem necessidade de controladores tradicionais ou infraestrutura adicional de automação.
- Resultados do Projeto
- Modernização do controle de fancoils e sistemas de renovação de ar
- Implantação de 300 dispositivos IoT de automação HVAC
- Integração com o supervisório Niagara existente no edifício
- Redução de custos de infraestrutura de automação
- Maior velocidade de implementação do retrofit
- Aplicações da Solução
Projetos de retrofit de automação HVAC com dispositivos IoT podem ser aplicados em:
- edifícios corporativos
- edifícios comerciais
- hotéis
- centros empresariais
- edifícios existentes que precisam modernizar automação predial
- Tecnologias Utilizadas
- Transmissores IoT para automação HVAC
- Comunicação Wi-Fi para automação predial
- Gateway local com broker de comunicação
- Protocolo MQTT
- Integração com supervisório Niagara
